수면다원검사(PSG)의 기록 신호 구성과 정량화 구조: 뇌파·호흡·산호 신호의 정의와 해석 체계

수면다원검사(Polysomnography, PSG)는 수면을 단순한 “잠의 길이”가 아니라, 시간에 따라 변화하는 생리 신호의 집합으로 파악하는 검사 체계이다. 수면은 REM 수면과 NREM 수면이 반복되는 단계적 구조를 가지며, 이 구조는 뇌와 호흡, 심혈관계, 근긴장도의 변동을 동반한다. PSG는 이러한 변화를 동시에 기록하여 수면의 질, 구조, 안정성을 정량적으로 분석한다.

PSG의 본질은 다원(multimodal) 기록에 있다. 단일 지표로는 수면의 복합적 생리를 설명하기 어렵기 때문에, 전기생리학적 신호와 호흡·산소화 지표를 동시에 기록하여 상호 연관성을 분석하는 구조를 갖는다.

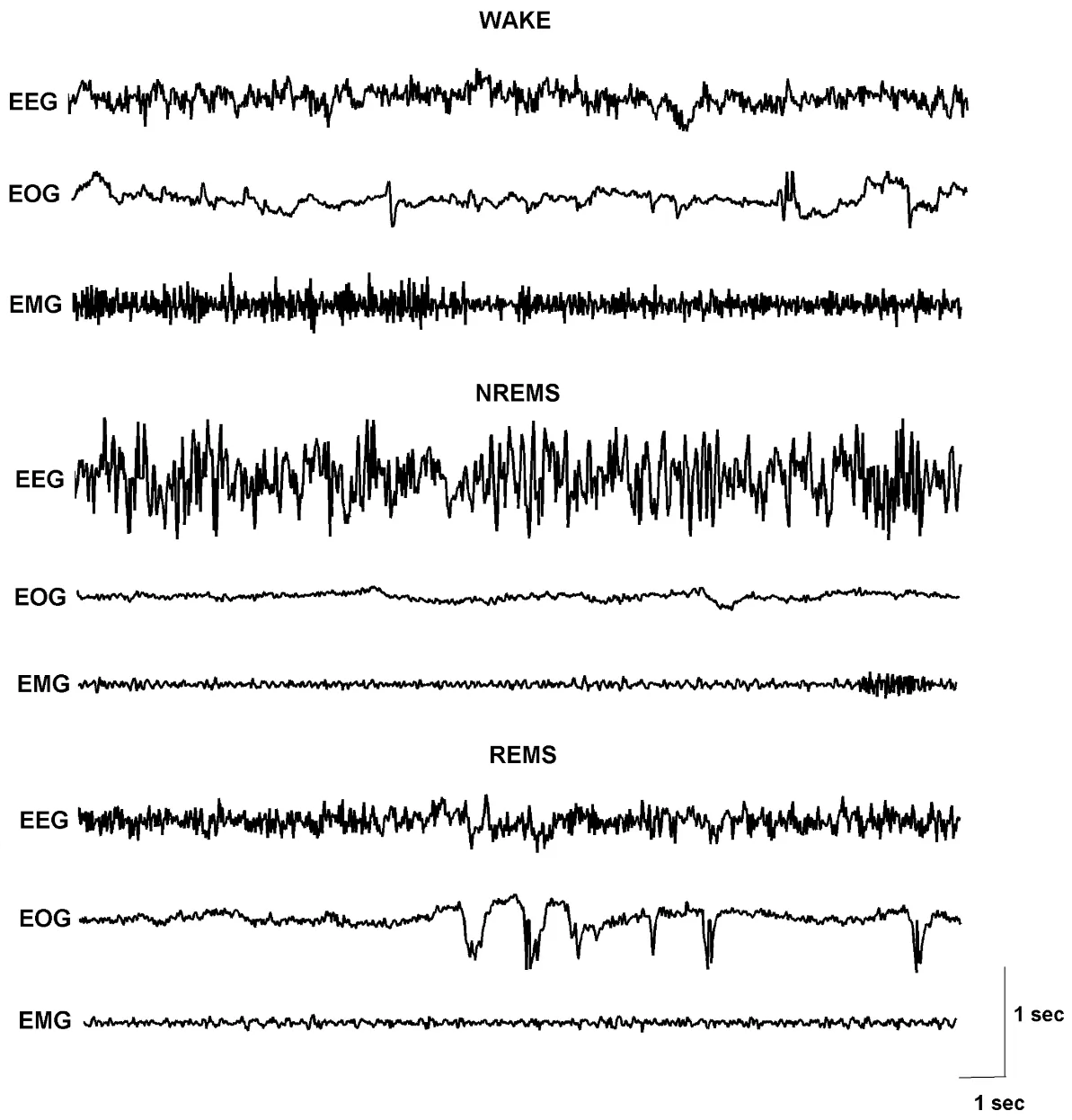

[그림 1] 각성(Wake), NREM 수면, REM 수면에서의 EEG·EOG·EMG 신호 비교. (출처: OpenStax 교과서를 일부 편집하여 사용)



뇌파(EEG): 수면 단계 판정의 기준 신호

PSG에서 수면 단계 판정의 핵심은 뇌파(electroencephalography, EEG)이다. 두피 전극을 통해 기록되는 대뇌 피질 전기 활동은 수면의 깊이와 단계 변화를 반영한다.
EEG는 주파수(Hz), 진폭(μV), 파형의 형태를 기준으로 분석된다.

• N1 수면: 저진폭 혼합 주파수 활동이 나타나며, 각성에서 수면으로의 이행 단계로 해석된다.
• N2 수면: 수면 방추(sleep spindle)와 K-복합파(K-complex)가 관찰되며, 이는 시상-피질 회로의 동조화와 감각 입력 억제와 관련된다.
• N3 수면: 0.5–2 Hz의 고진폭 델타파가 해당 30초 에폭의 20% 이상을 차지할 때 판정된다.
• REM 수면: 저진폭 혼합 주파수 활동이 나타나며, 각성 상태와 유사한 비동기화된(desynchronized) 패턴을 보인다.

수면 단계는 30초 단위의 에폭(epoch)으로 나누어 판독하며, 각 에폭은 가장 지배적인 뇌파 특성에 따라 분류된다. 이와 같은 시간 단위의 구획화가 PSG 정량화의 기본 구조를 형성한다.

그러나 EEG만으로는 각성과 유사한 뇌파 패턴을 보이는 REM 수면을 명확히 구분하기 어렵다. 이에 안구운동과 근긴장도 신호가 보조 지표로 활용된다.

안구운동(EOG)과 근전도(EMG): 단계 보조 신호

EEG 단독으로는 REM 수면을 완전히 구분하기 어렵기 때문에, 안구운동(electrooculography, EOG)과 턱 근전도(electromyography, EMG)가 함께 기록된다.

EOG는 빠른 안구 운동의 존재 여부를 확인하는 신호로, REM 수면 판정의 핵심 요소이다. REM 수면에서는 불규칙하고 급격한 안구 운동이 반복적으로 나타난다.
턱 근전도는 근긴장도 변화를 반영한다. NREM 수면에서는 근긴장도가 점차 감소하지만, REM 수면에서는 현저한 근긴장 억제가 나타난다. 이러한 근긴장 저하는 뇌간 억제성 회로 활성과 연관된다.

따라서 EEG, EOG, EMG의 조합은 AASM 기준에 따라 수면 단계 분류의 최소 필수 신호로 규정된다.



호흡 신호: 기류, 노력, 사건의 정의

PSG의 또 다른 핵심 축은 호흡 기록이다. 수면 중 호흡은 단계에 따라 변동하며, 특히 REM 수면에서는 불규칙성이 증가할 수 있다.
호흡 평가는 다음의 신호를 포함한다.

• 기류(airflow): 비강 압력 센서 또는 열감지 센서를 통해 측정
• 흉부 및 복부 호흡 노력: 유도 벨트(Respiratory inductance plethysmography)로 기록
• 코골이 음향 신호

무호흡(apnea)은 기류가 10초 이상 90% 이상 감소하거나 완전히 소실되는 사건으로 정의된다. 저호흡(hypopnea)은 기류 감소와 함께 산소포화도 감소 또는 각성이 동반되는 경우로 규정된다.

이러한 사건은 시간당 발생 횟수로 환산되어 무호흡-저호흡 지수(AHI)로 정량화된다. AHI는 총 무호흡 및 저호흡 사건 수를 실제 총 수면 시간(TST, hour)으로 나눈 시간당 평균 발생 횟수이다.





산소포화도(SpO₂): 가스 교환의 정량 지표



산소포화도(pulse oximetry)는 말초 동맥혈 산소 포화 비율을 연속적으로 기록하는 신호이다.
SpO₂는 절대 최저치(nadir), 평균값, 그리고 일정 비율 이상 감소하는 사건의 빈도로 분석된다. 반복적 산소포화도 저하는 수면 중 호흡 장애의 생리적 영향을 반영할 수 있다.

다만 단일 수치만으로 병적 상태를 단정하는 것은 타당하지 않으며, 반드시 호흡 사건과의 시간적 연관성을 함께 고려해야 한다.





심전도(ECG)와 자율신경 지표



PSG에는 단일 유도 심전도 기록이 포함된다. 심박수, 리듬, 수면 단계에 따른 변동성을 관찰할 수 있다.
NREM 수면에서는 비교적 안정된 심박 패턴이 나타나며, REM 수면에서는 자율신경 변동성이 증가한다. 심박수 변동성 분석은 교감·부교감 신경계 균형의 간접적 지표로 활용될 수 있으나, 이는 보조적 해석 범주에 속한다.

지금까지 설명한 각 생리 신호는 개별적으로 해석되지 않는다. PSG의 핵심은 이러한 다원적 신호를 동일한 시간 축 위에 정렬하여 통합적으로 정량화하는 구조에 있다.





정량화의 구조: 시간, 빈도, 비율



PSG 해석은 세 가지 축으로 정리된다.
첫째, 시간 기반 지표: 총 수면 시간(TST), 수면 잠복기, REM 잠복기 등.
둘째, 비율 기반 지표: 각 수면 단계의 백분율, REM/NREM 비율.
셋째, 사건 빈도 지표: AHI, 각성 지수(arousal index), 주기성 사지운동 지수 등.
모든 정량화는 30초 에폭 단위의 판독을 기초로 하며, 사건은 시간당 발생 빈도로 환산된다. 이와 같은 구조적 표준화가 검사 간 비교 가능성을 확보한다.





[요약]

수면다원검사(PSG)는 뇌파, 안구운동, 근전도, 호흡 신호, 산소포화도, 심전도 등 다양한 생리 신호를 동시 기록하는 통합 검사이다. EEG는 수면 단계 판정의 중심 축이며, EOG와 EMG는 이를 보완한다. 호흡 신호와 산소포화도는 수면 중 가스 교환과 기류 안정성을 정량화한다.
PSG의 해석은 단일 수치가 아니라, 시간 단위 분절 구조와 사건 빈도 분석을 결합한 체계적 정량화 과정이다. 수면은 정적인 상태가 아니라 단계적으로 전환되는 생리 과정이며, PSG는 그 전환의 리듬과 안정성을 수치화하는 도구로 이해하는 것이 수면의학적으로 타당하다.

이처럼 복합적인 생리 신호를 구조적으로 결합하여 산출된 데이터는 이후 AHI, 각성지수 등 통합 지표로 요약되어 검사 결과지에 제시된다. 각 지표의 임상적 의미와 정상 범위는 이어지는 글에서 단계적으로 다룬다.





※ 참고: 본문에서 언급한 개념을 일상적 관점에서 다룬 글은 ‘숨과 수면’ 블로그에서 확인할 수 있습니다.





참고문헌

[표준 교과서 및 임상 지침]

• Kryger MH, Roth T, Goldstein CA, editors. Principles and Practice of Sleep Medicine. 7th ed. Elsevier; 2022. (수면다원검사의 생리학적 기반, 수면 단계 판정 체계, 호흡 장애 해석 구조의 표준 교과서적 근거)
• Berry RB, Brooks R, Gamaldo CE, et al. The AASM Manual for the Scoring of Sleep and Associated Events. Version 3. American Academy of Sleep Medicine; 2023. (수면 단계 판독 기준, 무호흡·저호흡 정의, 각성(arousal) 판정 기준, 에폭 기반 정량화 체계의 국제 표준)

[PSG 판독 및 정량화 구조]

• Berry RB, Quan SF, Abreu AR, et al. The AASM Manual for the Scoring of Sleep and Associated Events: Rules, Terminology and Technical Specifications – Overview and Methodological Principles. J Clin Sleep Med. 2018;14(7):1231–1234. (PSG 판독 체계의 원칙, 신호 해석의 표준화 과정, 사건 정의와 정량화 지표의 구조적 배경)

[수면 조절 및 신경 회로 이론]

• Borbély AA. A two process model of sleep regulation. Hum Neurobiol. 1982;1(3):195–204. (수면 항상성 조절과 일주기 리듬의 상호작용 이론, 수면 구조 해석의 이론적 토대)
• Scammell TE, Arrigoni E, Lipton JO. Neural circuitry of wakefulness and sleep. Neuron. 2017;93(4):747–765. (수면-각성 전환의 신경 회로 모델, REM 수면과 NREM 수면 조절 기전의 신경생물학적 기반)
